電纜的導體有非緊壓圓形、緊壓圓形及緊壓扇形結構，不同的電纜生產企業由于所采取導體結構和工藝方式不同，其導體外徑也可能不同。

　　客戶在電纜敷設的過程中，經常會遇到電纜的導體外徑比配套接線端子小很多的情況，甚至?xí)霈F(xiàn)和小一個規格的接線端子孔徑相比更小的情況，這是什么原因造成的呢？

　　01、電纜的導體生產工藝不同

　　電纜的導體生產工藝有緊壓和非緊壓兩種，這都是標準所允許的，非緊壓型的導體外徑相比緊壓型的外徑要更大。

　　例如電力電纜（2類導體）240平方銅導體采用非緊壓工藝時，導體外徑計算值為20.0mm；當采用圓形銅線緊壓工藝生產時，導體外徑值則為18.2mm，二者采用不同的生產工藝，外徑值相差達到了1.8mm。

　　而隨著生產工藝技術的進步，國內具有研發實力的線纜廠家又在圓形銅線緊壓工藝上發展出了T型銅線緊壓工藝，采用T型銅線緊壓工藝的240平方銅導體，直徑只有17.6mm，和非緊壓導體外徑相比，差值達到了2.4mm。

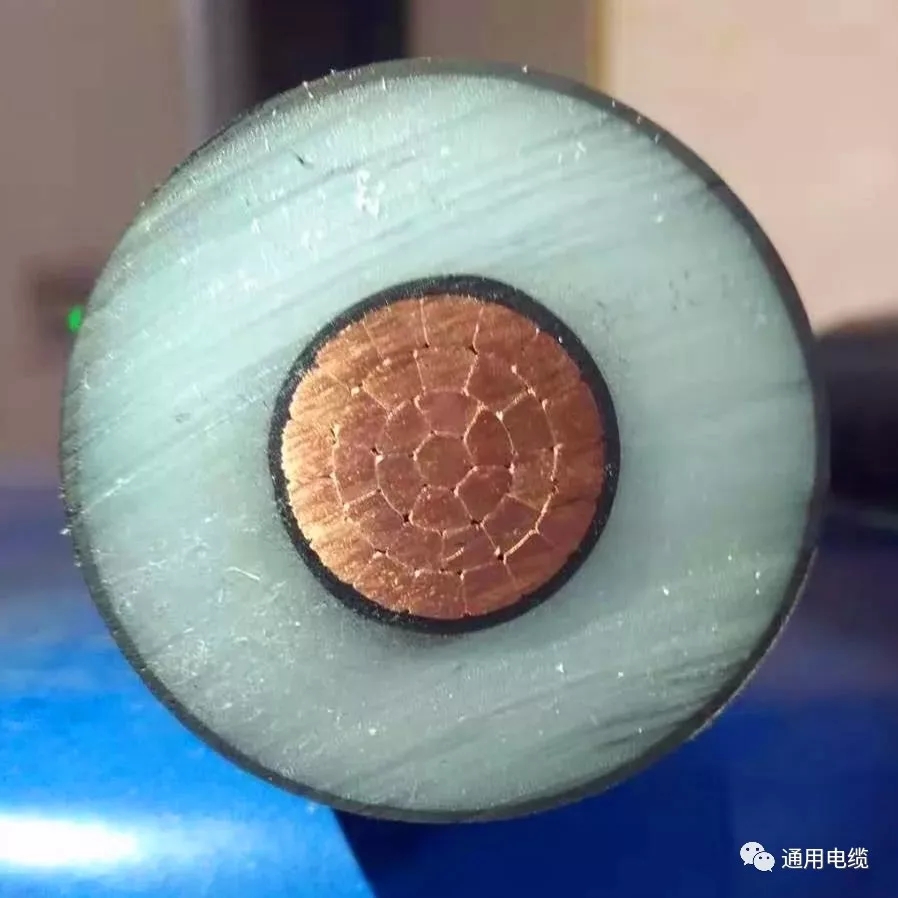

T型銅線緊壓圓導體

　　由于T型銅線緊壓工藝生產的導體，在保證直流電阻合格的前提下，外徑更小，因此導體截面更緊密、導體表面也更光滑圓整。

　　02、國家標準規定的接線端子孔徑值

　　以240平方和185平方銅導體接線端子為例：GB/T14315-2008《電力電纜導體用壓接型銅、鋁接線端子和連接管》標準規定：240平方和185平方銅接線端子孔徑分別為20±0.52mm和18±0.52mm。240平方接線端子孔徑規定為20mm的原因明顯是還需要適應非緊壓導體20mm外徑的需求。

　　這樣根據標準制作的185平方接線端子的孔徑（18±0.52mm）是大于采用T型銅線緊壓工藝生產的240平方導體外徑（17.6mm）的，因此240平方導體也能夠套入185平方銅鼻子。同理，其它規格的導體也有類似的情況。

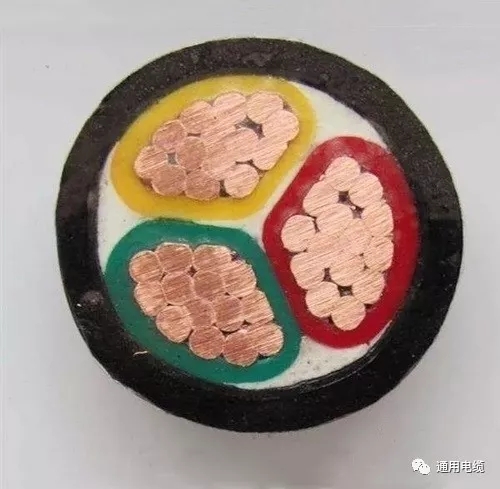

銅線緊壓扇形導體

　　03、接線端子的孔徑為什么這樣設計

　　由于各線纜生產廠家采用的生產工藝不同、研發能力有差異、使用的原材料質量也參差不齊，因此不同廠家電纜的導體外徑也會存在很大差異，所以GB/T14315標準將接線端子孔徑的設計也是偏穩妥的取了一個偏大的值。

　　加之最近幾年導體生產工藝的日新月異，在保證導體電阻直流合格的情況下，導體外徑能夠控制得更小，這就造成了目前這種大規格導體可以輕松套入小規格接線端子的情況。

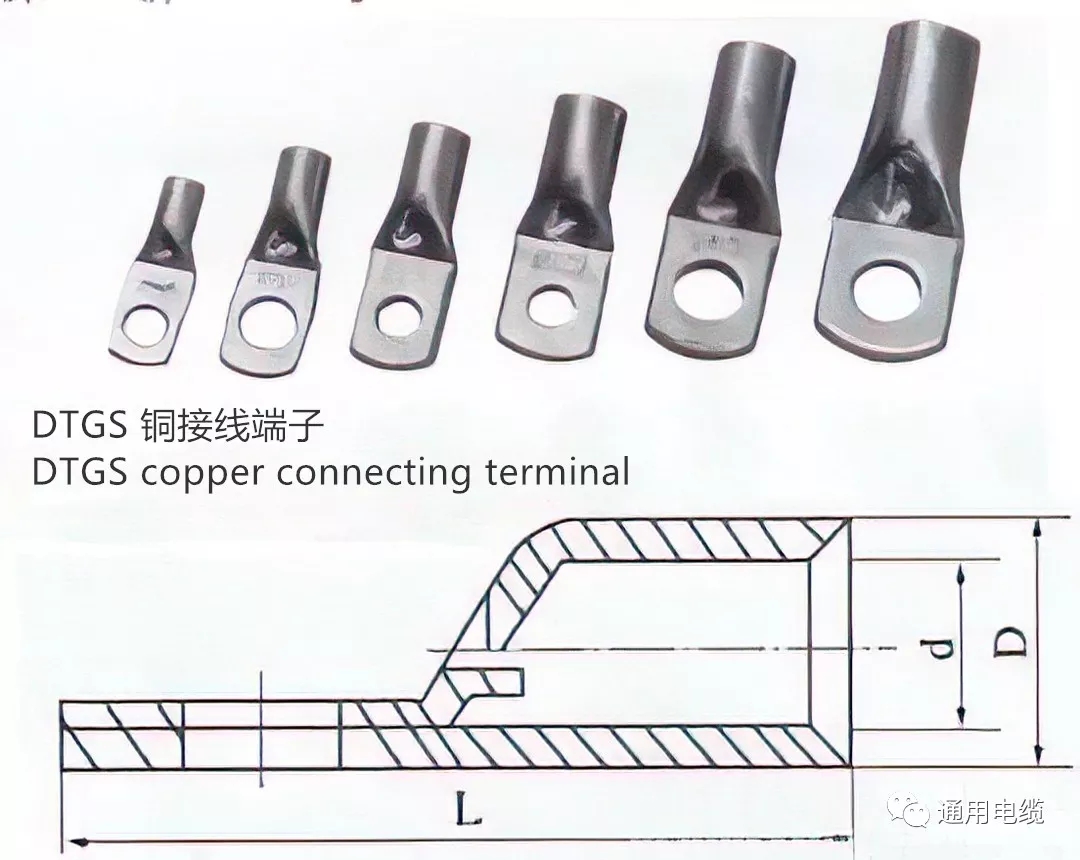

接線端子

　　了解完以上這些信息，我們以后再遇到電纜的導體外徑與接線端子孔徑尺寸存在差異的情況，就知道是怎么回事了。
